Podrobný popis

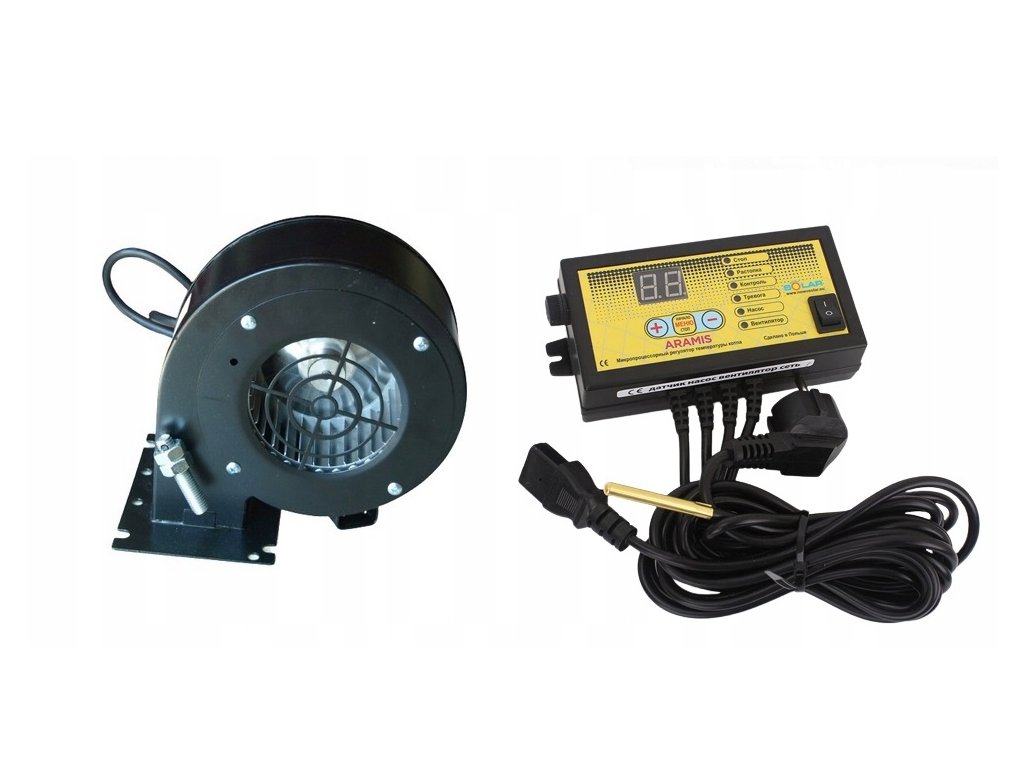

SÚPRAVA fúkača:

OVLÁDAČ ARAMIS + VENTILÁTOR, VENTILÁTOR NWS-75

OCEL S PLYNU

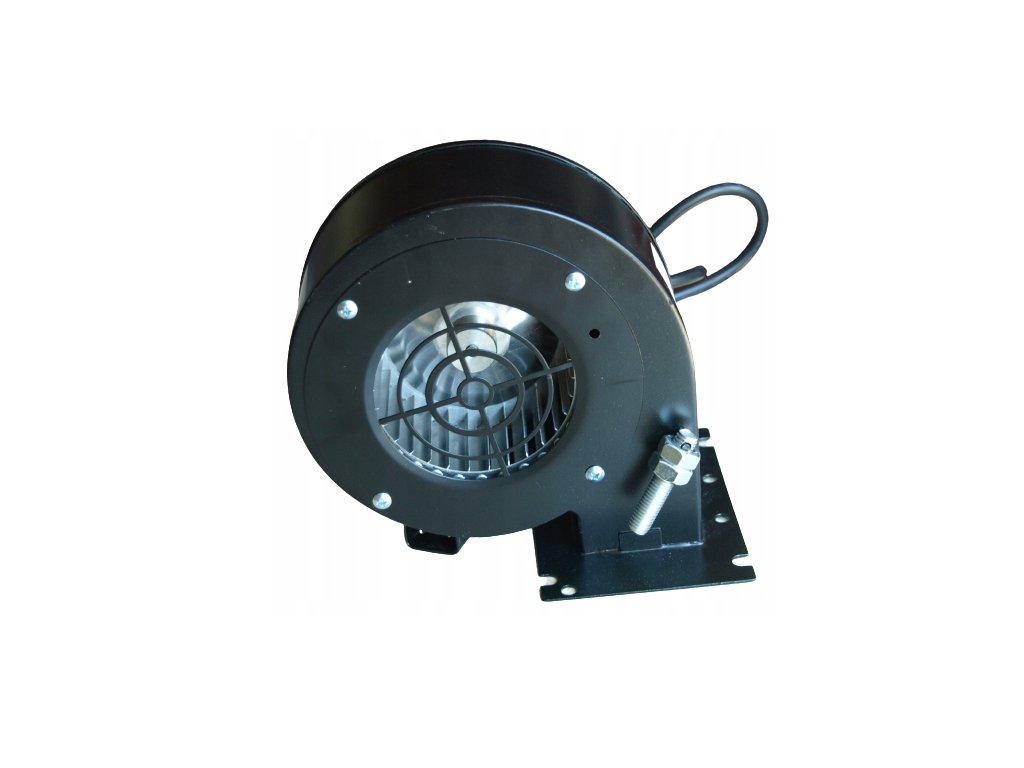

BLOWER NWS-75

Ventilátor NWS-75 sa používa pre kotly ústredného kúrenia na tuhé palivá. Funguje perfektne s ovládačmi typu PK. Oceľový kryt ventilátora je potiahnutý práškovou farbou. Elektromotor je pripevnený ku krytu pomocou skrutiek M4. Motor je krytý plastovým krytom, ktorý poskytuje ochranu pred úrazom elektrickým prúdom. Kovová turbína ventilátora je namontovaná na hriadeli elektromotora. Základným účelom ventilátora NWS-75 je vháňanie vzduchu do kotlov ústredného kúrenia na jemné uhlie a uhlia do výkonu 45 kW.

Parametre zariadenia

• Napájanie 230 V [V]
• Výkon 170 m3/h
• Príkon 80W
• Kompresia 240 Pa
• Hmotnosť 2 kg
• rozmery goliera: vonkajší: 13x9 cm
• vnútorný rozmer: 7 x 5 cm

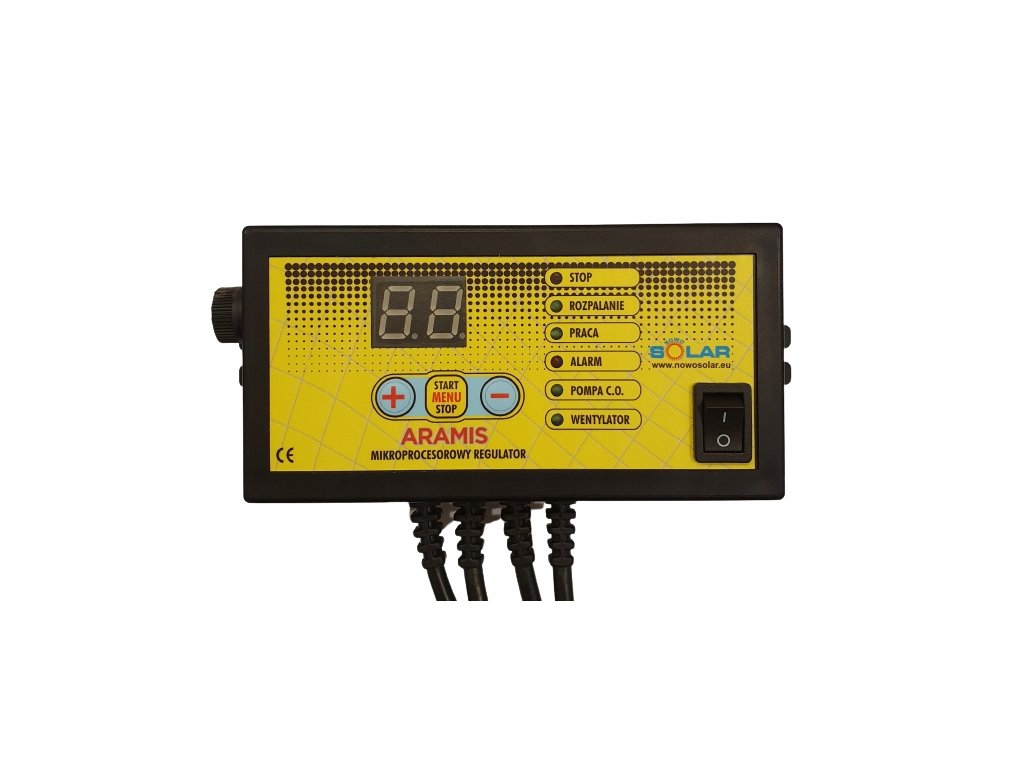

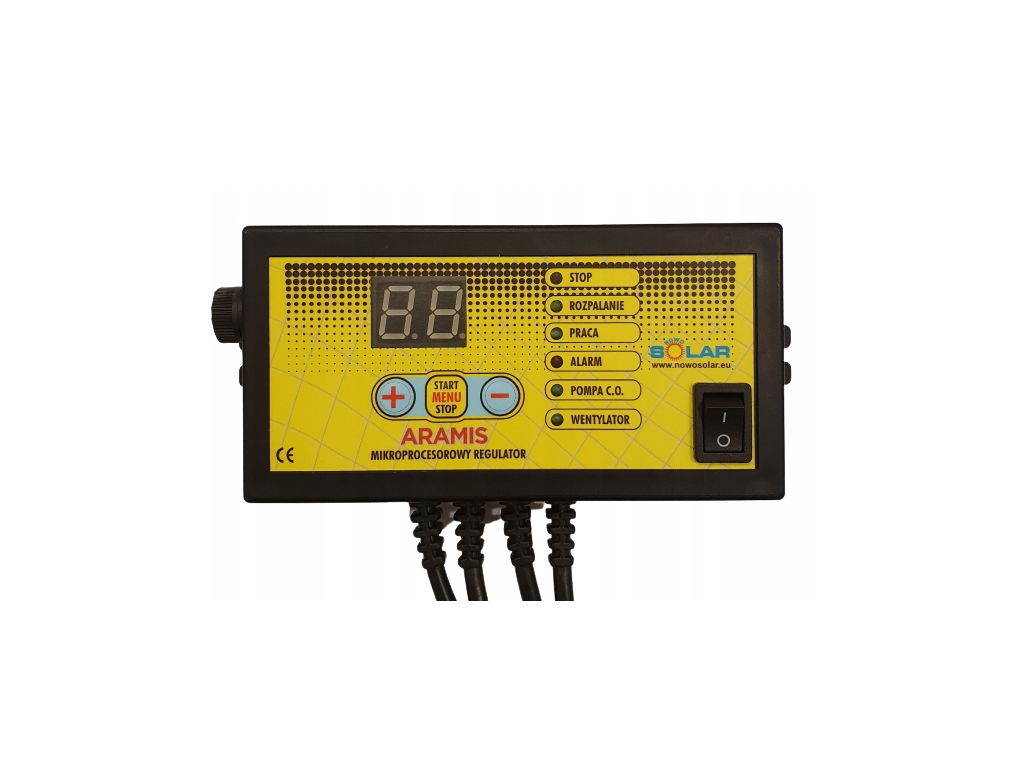

OVLÁDAČ ARAMIS

Ovládanie ventilátora a čerpadla ústredného kúrenia

Regulátor ovláda obehové čerpadlo ústredného kúrenia a ventilátor (s reguláciou otáčok). Má funkciu blow-by – nad nastavenú teplotu sa z času na čas zapne ventilátor. Disponuje funkciou nastavenia obehového čerpadla ústredného kúrenia. Keď vyhorí kotol ústredného kúrenia a teplota klesne pod 30 stupňov, ventilátor sa vypne - funkcia úspory energie.

Regulátor zapne ventilátor na plný výkon a vypne ho po dosiahnutí nastavenej teploty kotla. To spôsobí, že sa teplota v kotle samospádom zvýši aj o niekoľko stupňov Celzia nad nastavenú teplotu. Regulátor ARAMIS má softvér, ktorý znižuje silu ventilátora, keď sa teplota kotla blíži k nastavenej teplote. Tým sa výrazne zníži množstvo spáleného paliva a stabilizuje sa teplota kotla.

Ovládač má možnosť voľby minimálnej a maximálnej rýchlosti ventilátora. To znamená, že regulátor pracuje s akýmkoľvek typom ventilátora. Okrem toho je možné zvoliť PID algoritmus v závislosti od spaľovaného paliva (iný pre uhlie, iný pre jemné). Všetky tieto vlastnosti robia z ovládača ARAMIS jeden z najlepších vo svojej triede.

• funkcia prefukovania – nad nastavenou teplotou sa občas zapne ventilátor (čas prefukovania si regulátor sám nastavuje, aj medzi prefukmi – ekonomická funkcia)

• funkcia nastavenia obehového čerpadla systému ústredného kúrenia. Keď kotol ústredného kúrenia vyhorí a teplota sa 25 minút nezvýši, ventilátor sa vypne – funkcia úspory energie.

Technické údaje:

• Napájanie / rozsah menovitého napätia: 230V 50Hz
• Typ napájania: Striedavý prúd ~
• Výstupné zaťaženie ventilátora: 1A
• Výstupné zaťaženie čerpadla: 1A
• Príkon ovládača: 2W
• Rozsah merania teploty: 0-99oC
• Rozsah nastavenia teploty: 35-95oC
• Hysterézia: 1-9oC
• Teplota spustenia čerpadla: 10-99oC
• Menovité rázové napätie: 2500 V
• Stupeň krytia konštrukcie: IP20
• regulátor má tepelnú poistku
