Vetracia súprava Hewalex 90.00.06 pre tepelné čerpadlá PCWU

Podrobný popis

Vetracia súprava Hewalex pre tepelné čerpadlá PCWU

Súprava slúži na vytvorenie vzduchového potrubia pre kompatibilný ohrievač vody s tepelným čerpadlom Hewalex. Umožňuje nasávať pracovný vzduch zvonka a pomocou ručne nastaviteľnej klapky viesť ochladený výstupný vzduch von alebo do vhodnej miestnosti.

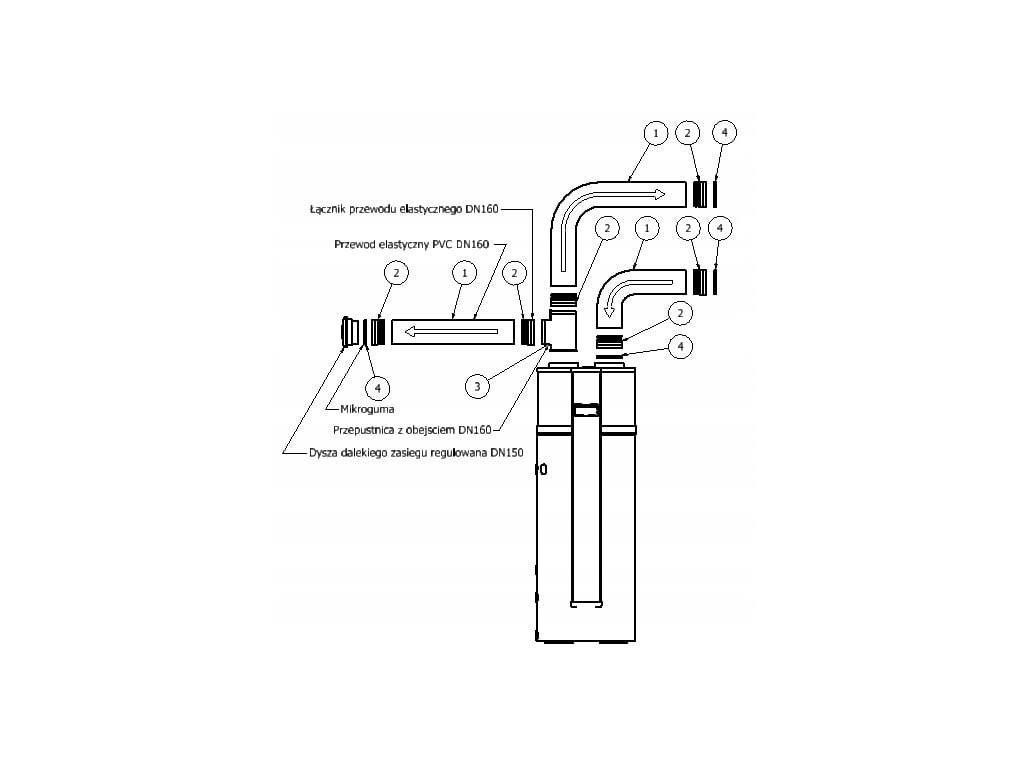

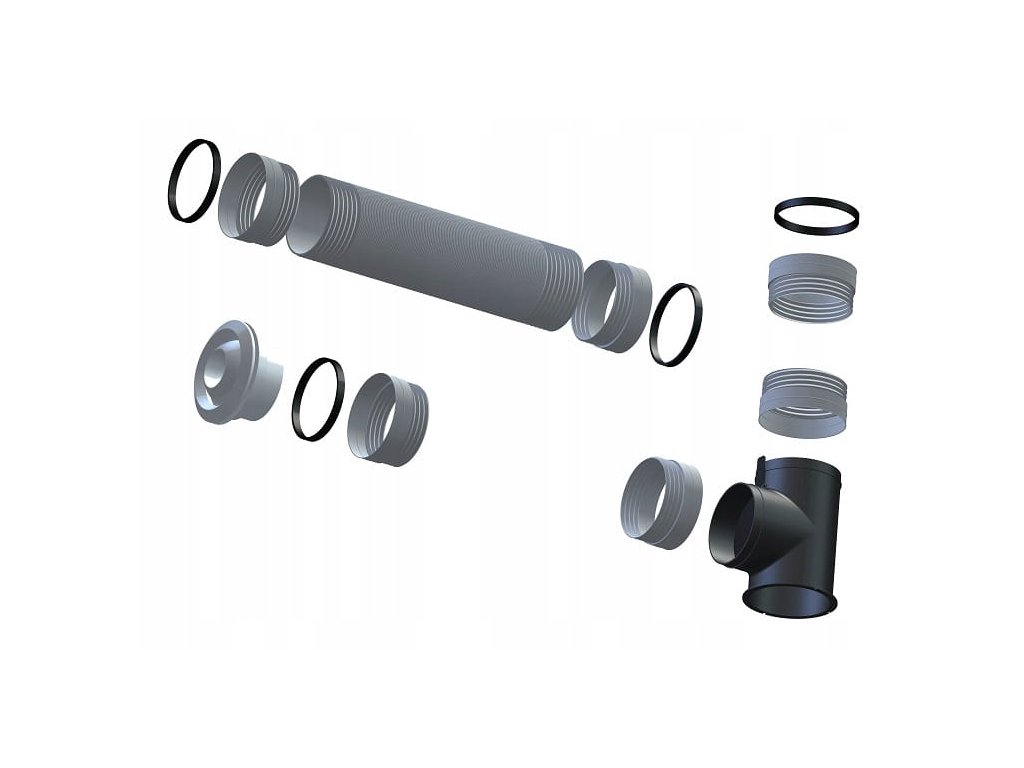

Identifikácia a obsah súpravy

• výrobca: Hewalex,
• katalógové číslo: 90.00.06,
• EAN uvádzaný pri zodpovedajúcej súprave: 5902023501791,
• pružné potrubie DN160 s dĺžkou do 5 m: 1 kus,
• klapka DN160 s obtokom a ručným nastavením: 1 kus,
• nastaviteľná dýza s dlhým dosahom DN150: 1 kus,
• samolepiace mikrogumové tesnenie 5 × 15 mm: 4 kusy,
• spojky pružného potrubia DN160: podľa staršieho podkladu 4 kusy; aktuálny návod môže uvádzať 6 kusov.

Ide iba o vetracie príslušenstvo, nie o tepelné čerpadlo s výkonom 3,5 kW. Výrobca ho určuje pre sériu PCWU, pričom konkrétnu kompatibilitu treba overiť podľa presného modelu, roku výroby a aktuálneho montážneho návodu. Obsah balenia sa medzi verziami podkladov zmenil, preto si pred objednaním nechajte potvrdiť počet spojok a dĺžku tesnení.

Návrh potrubia musí rešpektovať dovolené tlakové straty, maximálnu dĺžku, priemer, počet oblúkov, prietok vzduchu a požadovaný priestor okolo čerpadla. Pružnú hadicu pri montáži čo najviac natiahnite a zabráňte jej zalomeniu. Nasávací a výfukový otvor umiestnite tak, aby nedochádzalo ku skratu prúdenia, nasávaniu spalín alebo znečistenia ani k obťažovaniu susedov hlukom.

Ochladený vzduch možno do interiéru privádzať iba vtedy, keď to povoľuje výrobca a keď je posúdená teplota, kondenzácia, vlhkosť, hluk a vetranie miestnosti. Označenie „bezplatné chladenie“ neznamená klimatizáciu s regulovaným výkonom a odvlhčovaním. Kondenzát a studené povrchy môžu poškodiť stavebné konštrukcie alebo podporiť vznik plesní.

Montáž a nastavenie zverte technikovi oboznámenému s konkrétnym čerpadlom. Potrubie mechanicky upevnite, podľa potreby tepelne a parotesne izolujte a dodržte požiarne prestupy. Pred servisom odpojte čerpadlo od elektriny a počkajte na zastavenie ventilátora. Po montáži skontrolujte prietok, tesnosť potrubia, odvádzanie kondenzátu, vibrácie a funkciu pri všetkých polohách klapky.
