Klinový remeň HC C 3164 Lw Ld klinový remeň 22x3164

Przedmiotem aukcji jest:

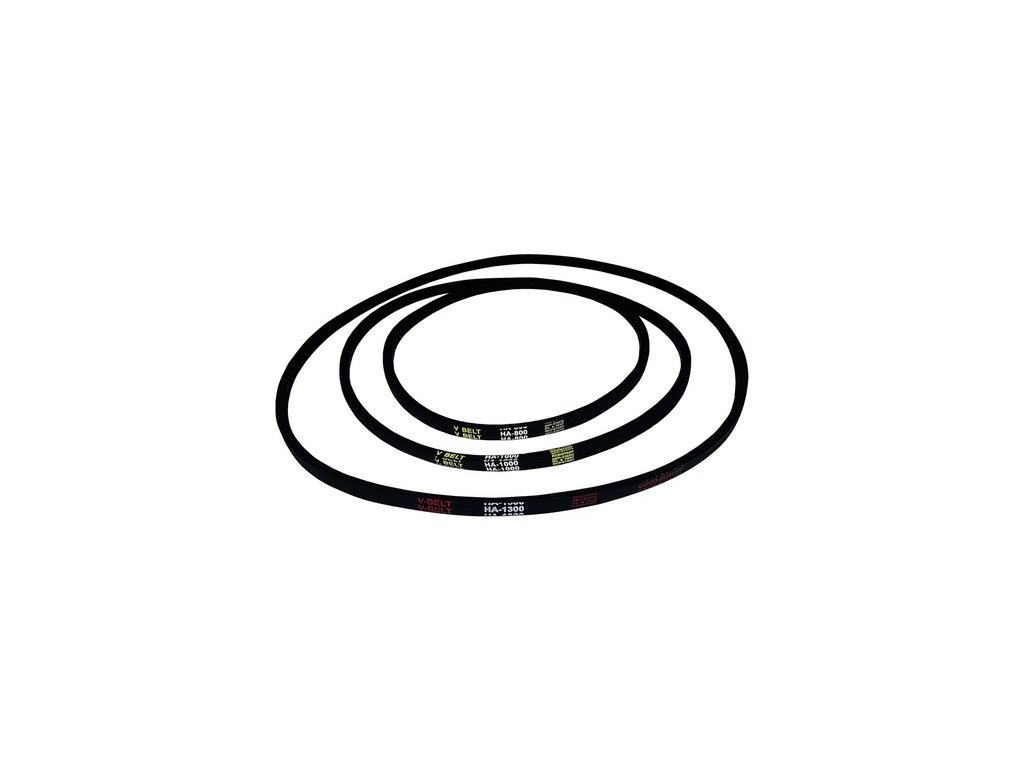

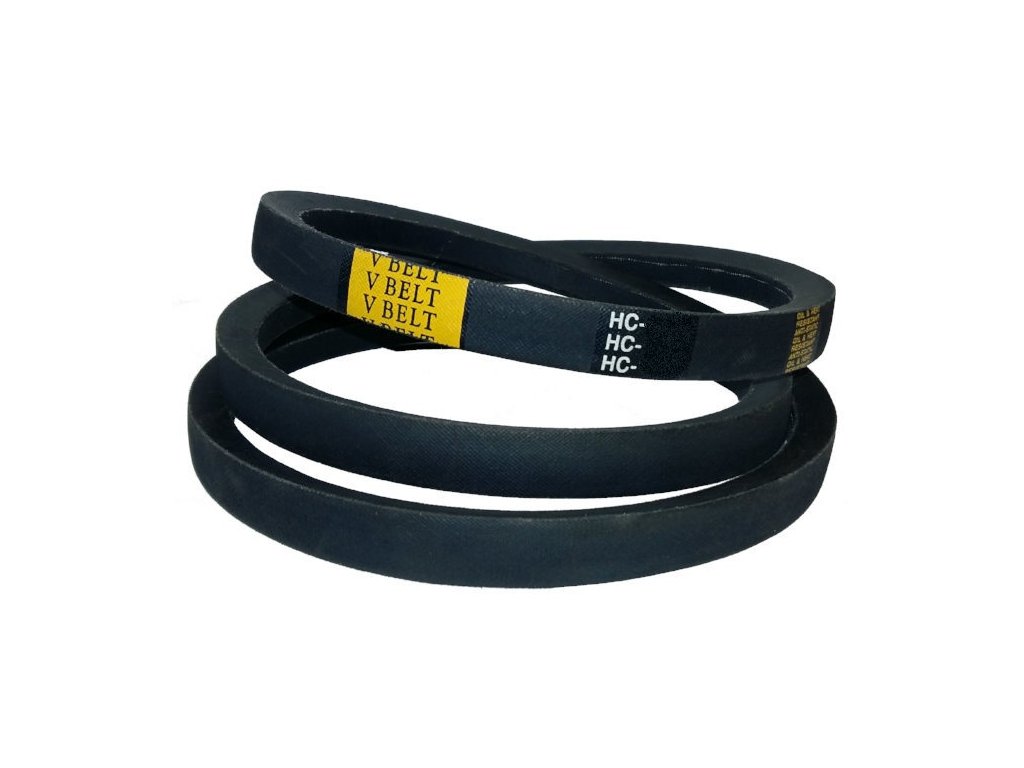

Pas napędowy marki V-Belt o oznaczeniu HC-3164

Oznaczenie to można rozszyfrować następująco:

HC – profil pasa typu C zgodny z rysunkiem

3164 – długość pasa po linii efektywnej(podziałowej) – jest to wysokość w przekroju pasa gdzie znajduje się kord przenoszący obciążenie i stanowiący płaszczyznę zagięcia pasa.

Przeważnie przyjmuje się tą linię, jako 2/3 wysokości pasa, ale jest ot ściśle związane z producentem pasa.

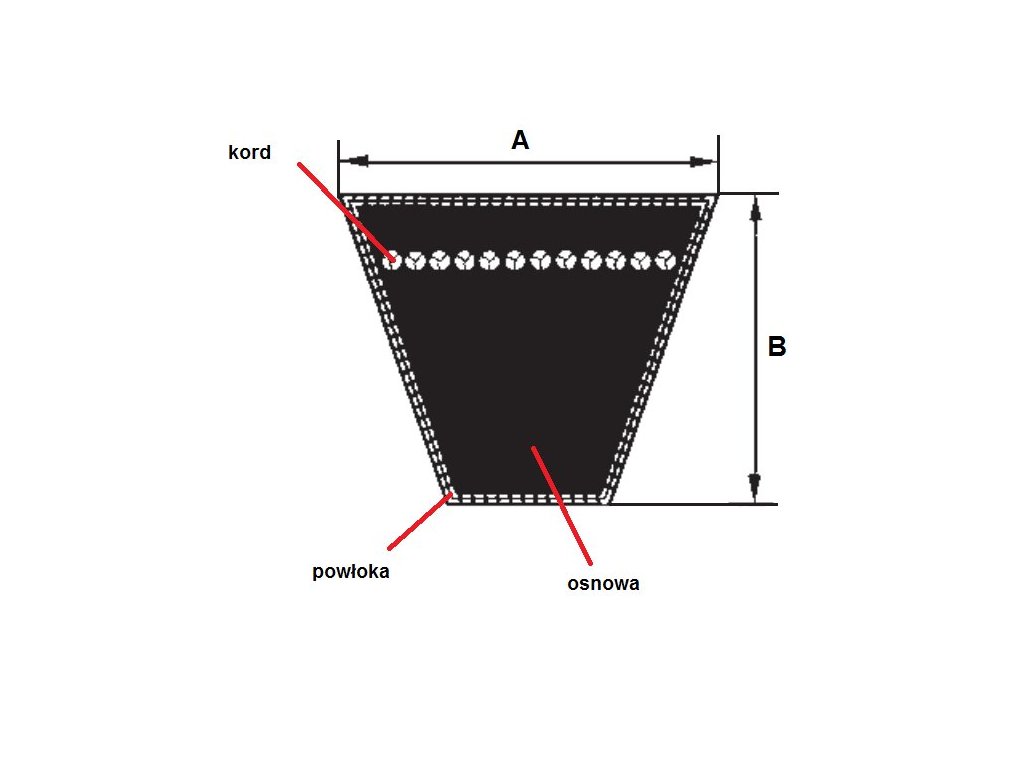

Przekrój pasa przypomina swoim kształtem trapez. Pas zbudowany jest z:

- kordu - stalowego, polimerowego, poliestrowego lub wykonanego na bazie tkaniny(skład stanowi tajemnicę producenta)

- osnowy - gumowej lub kauczukowej stanowiącej ciało pasa i definiującej jego kształt

- powłoki z warstwy tkaninowo – gumowej

Wymiary profilu pasa

A = 22 (tolerancja w minusie)

B = 14

Właściwości pasa:

- olejodporność

- antystatyczność

- zakres pracy - 35 - + 100 stopni Celsjusza

Jak dobrać pas?

Najlepiej odczytać oznaczenie na starym pasie. Umieszczone są one na powierzchni zewnętrznej. Rzadko jest to możliwe, ponieważ często pasy współpracują z napinaczami oraz narażone są na różne czynniki środowiskowe, które niszczą nadruki.

Pomiar pasa po długości efektywnej(podziałowej) jest niemożliwy do wykonania bez posiadania specjalnych przymiarów.

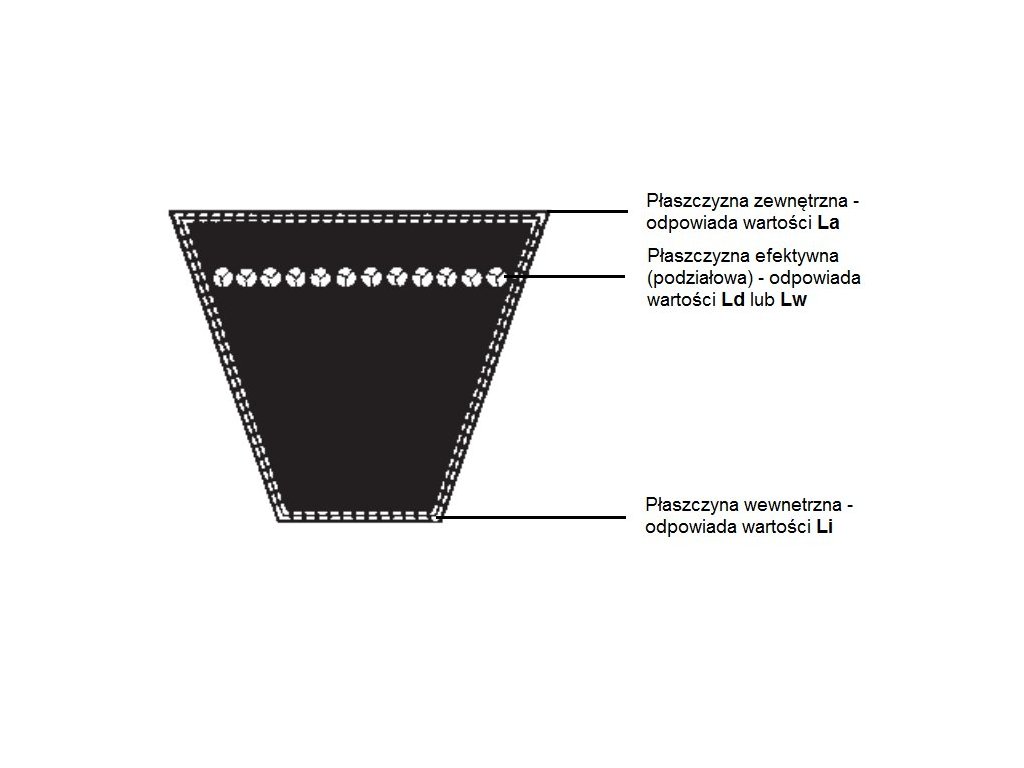

W takiej sytuacji można zmierzyć pas po długości wewnętrznej lub zewnętrznej i wesprzeć się specjalnymi przelicznikami.

Dla pasa o profilu HC(C):

La(mm) = Ld/Lw(mm) + 29 mm

La(mm) = Li(mm) + 88 mm

LUB

Ld/LW (mm)  = La(mm) – 29 mm

Ld/Lw (mm)  = Li(mm) + 59 mm

LUB

Li(mm) = La(mm)  - 88 mm

Li(mm) = Ld/Lw(mm)  - 59 mm

Obliczenia takie są bardzo pomocne, ponieważ różni producenci pasów wybierają długości mierzone w różnych miejscach przekroju do oznaczania swoich produktów.

Podczas pomiaru zużytego pasa należy pamiętać, że pas w trakcie swojego cyklu pracy rozciąga się o kilka % - im dłuższy pas i większe obciążenia tym większego rozciągnięcia można się spodziewać.

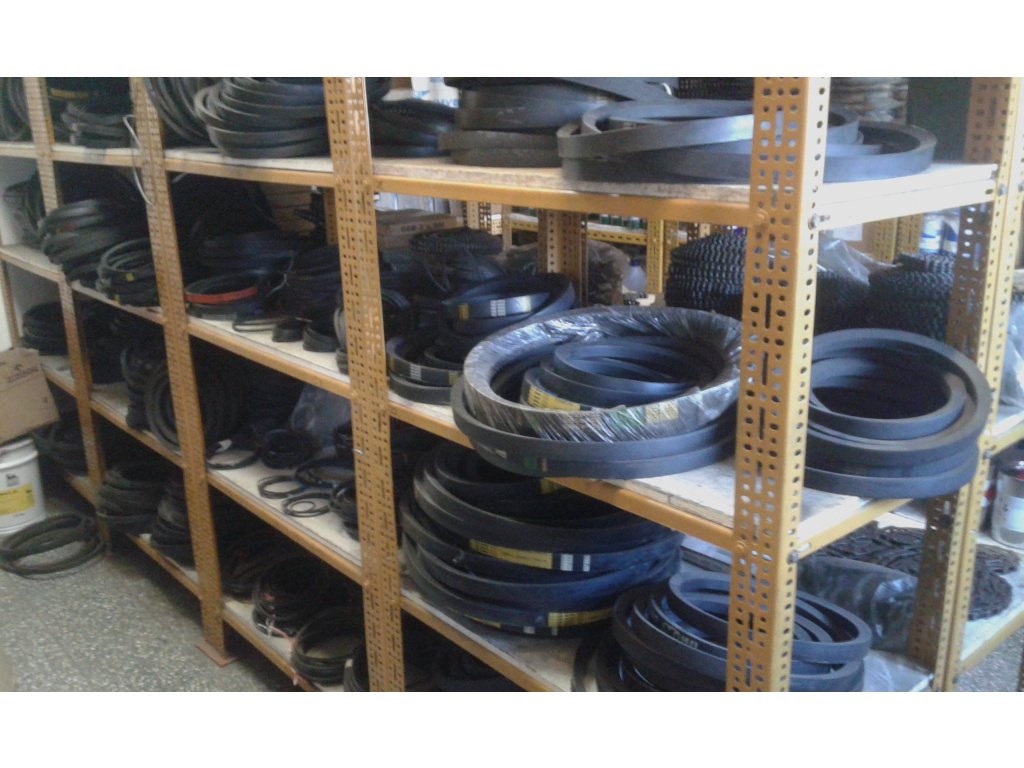

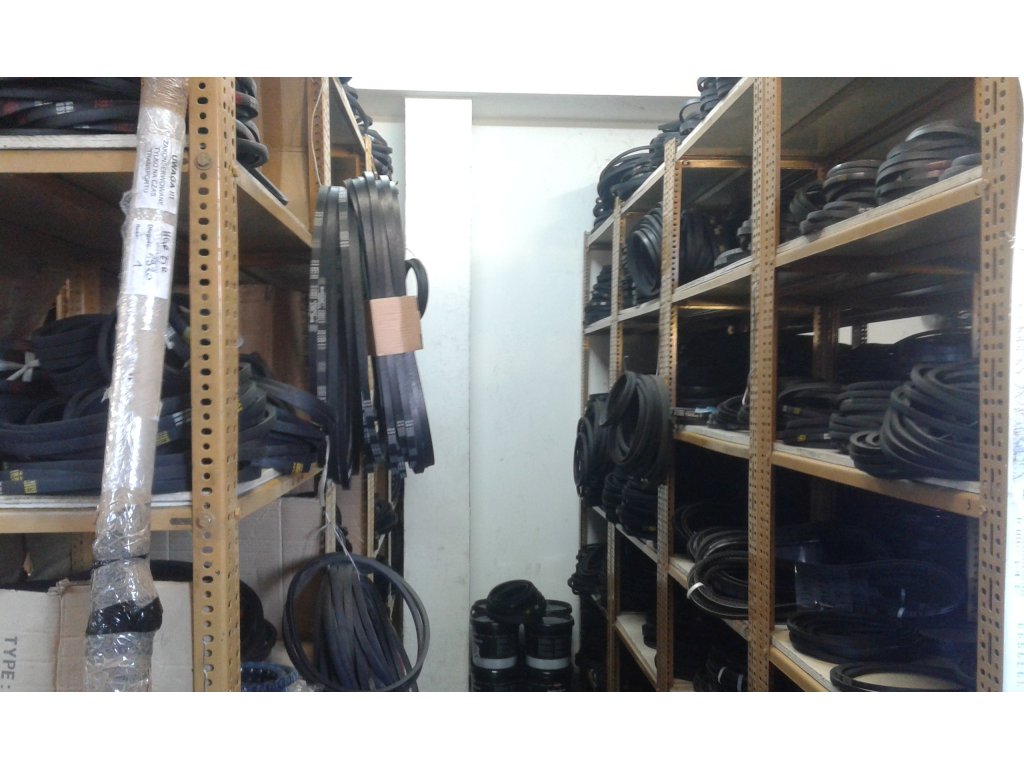

Nasza firma jest profesjonalną hurtownią techniczną. Jesteśmy bezpośrednim importerem pasów wszystkich rodzajów. Posiadamy przekrojową ofertę produktów pochodzących z naszych własnych stanów magazynowych.

Na naszych aukcjach kupisz również wysokiej jakości koła i napinacze w świetnej cenie.

Naszym klientom zapewniamy profesjonalne doradztwo i najlepsze ceny.

Jesteśmy również dystrybutorem produktów firmy CONTINENTAL oraz OPTIBELT.
