Rozdzielnica do instalacji fotowoltaicznej DC Charakterystyka T2 2 stringi 1000V.

Uwaga! Kupujesz zestaw produktów do samodzielnego montażu.

Zestaw 3/2

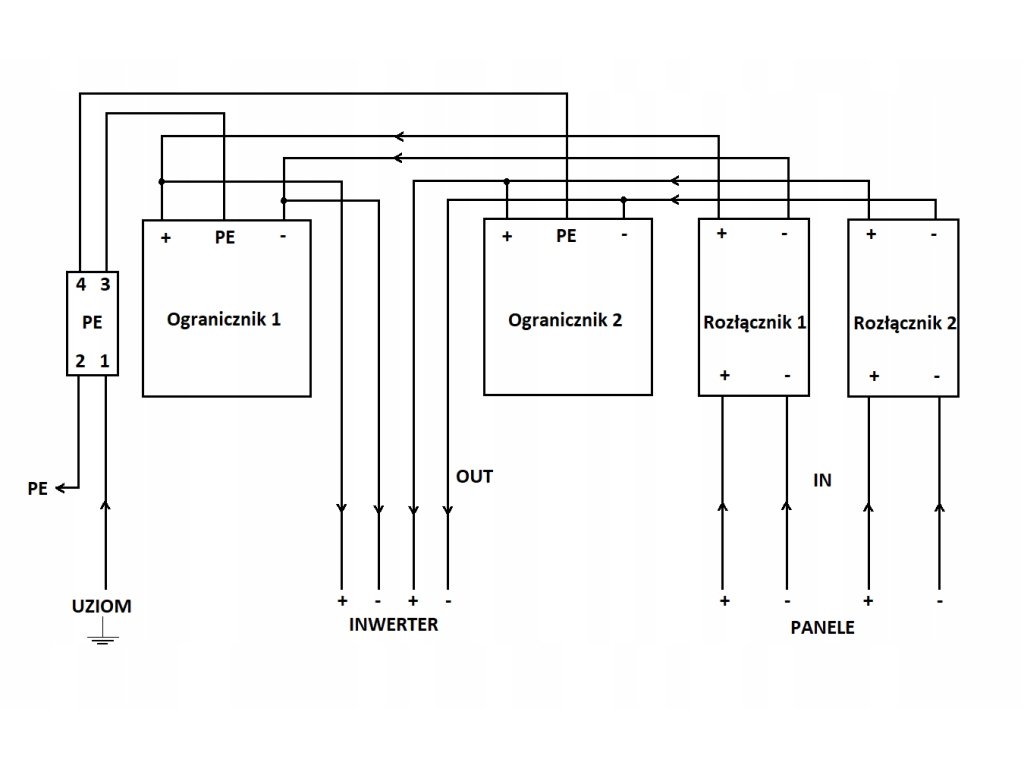

Rozdzielnica fotowoltaiczna hermetyczna ze stopniem ochrony IP65 oraz kompletem zabezpieczeń DC zapewnia pełną ochronę przed przepięciami i skutkami zwarć. Przystosowana jest do warunków atmosferycznych z atestem na instalacje 1000V.

W celu ochrony antyprzepięciowej DC wykorzystano ogranicznik przepięć uznanej marki VCX, który charakteryzuje się wysoką wydajnością pracy i klasą ochrony T2. Dzięki wykorzystaniu wysokiej jakości rozdzielnicy firmy Elektro-Plast Opatówek, rozdzielnica posiada stopień ochrony IP65, który zapewnia jej hermetyczność i wodoszczelność.

Zestaw zawiera:

• 1x Rozdzielnica hermetyczna ELEKTRO-PLAST RH-12 1000V


• 2x Ogranicznik przepięć VCX DC T2 1000V 3P


• 2x Podstawa bezpiecznikowa VCX 2P


• 4x Wkładka bezpiecznikowa VCX 10x38 1000V 12A


• 1x Blok rozdzielczy łączony Simet zielony


• 9x Dławik kablowy PG07 (do przewodów 4mm/6mm)


• 11x Dławik kablowy PG09 (do przewodów 6mm/10mm)


• Zestaw tulejek kablowych do przewodów solarnych

Możliwość plombowania obudowy w celu uniknięcia ingerencji osób trzecich.

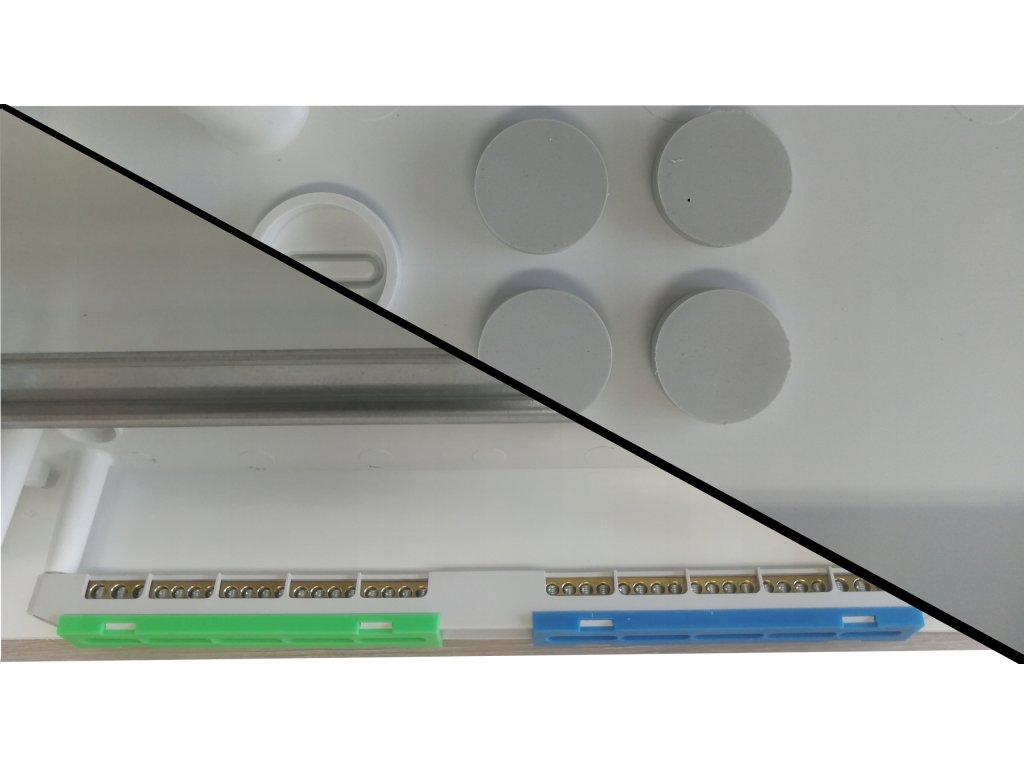

Rozdzielnia wyposażona w listwy zaciskowe PE+N oraz uszczelki na śruby montażowe.

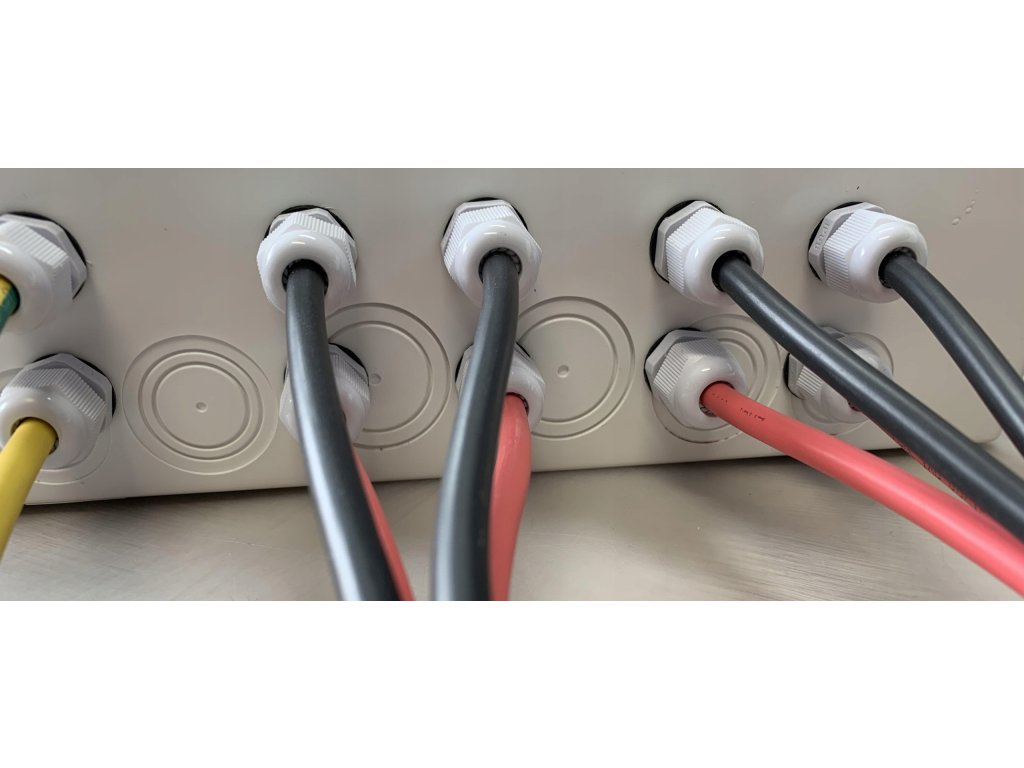

Profesjonalnie wykonane wejście do rozdzielni kablami fotowoltaicznymi i wyjście, dzięki zastosowaniu dławików kablowych. Przewody wchodzą do rozdzielni bez cięcia czy stosowania szybkozłączek MC4, przez dopasowane dławiki dla utrzymania hermetyczności zestawu.

Stosowanie złącz typu MC4 ułatwia i przyspiesza pracę instalatorów aczkolwiek pod kątem trwałości i niezawodności znacznie lepiej wypada ciągły niełączony przewód, wprowadzony bezpośrednio na zacisk podstawy bezpiecznikowej czy też ochronnika.

W komplecie dławiki PG7 i PG9 pasujące do przewodów solarnych typu 4/6/10mm oraz przewodu LGY 10/16mm.

Opis poszczególnych elementów wyposażenia rozdzielni:

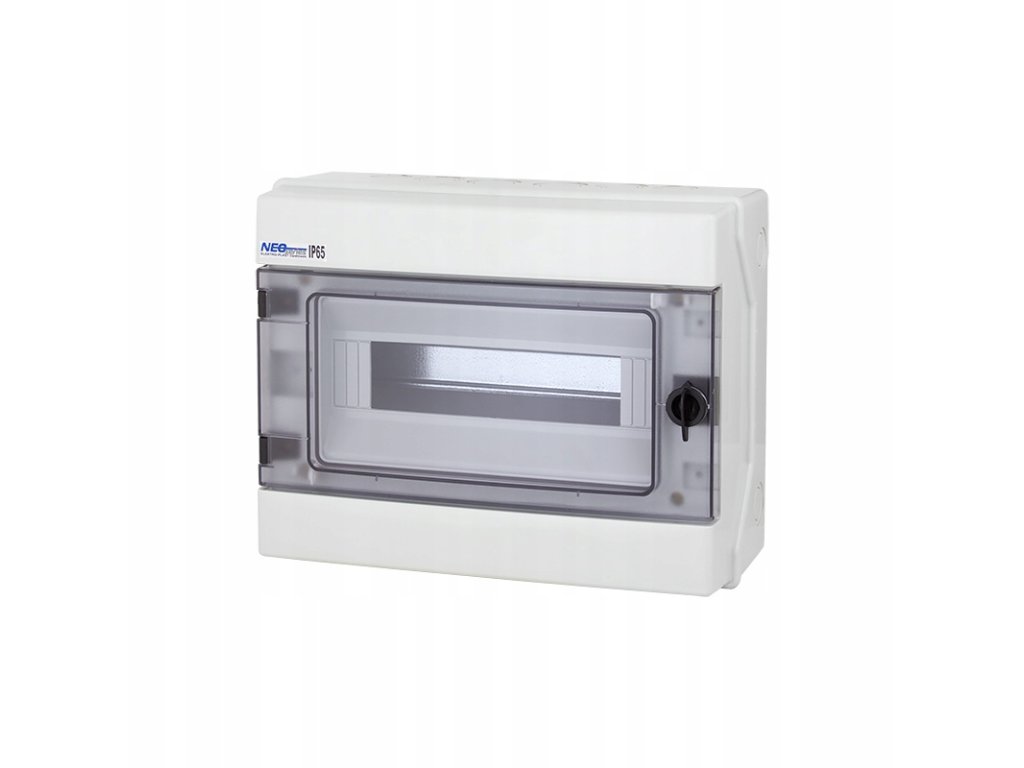

Rozdzielnica hermetyczna natynkowa RH-12 IP65

Charakterystyka techniczna:

• rozdzielnice wyposażone w przezroczyste przyciemniane drzwiczki otwierane na bok (na lewo lub na prawo) , przystosowane do zamontowania zamka na klucz,


• dostępne w kolorze białym,


• wykonane z wysokiej jakości tworzywa >ABS< odpornego na wysoką temperaturę do 960oC (próba rozżarzonym prętem- dotyczy listwy zaciskowej),


• stabilność pracy od -25oC do +60oC,


• odporność na uderzenia (stopień IK 07),


• możliwość zainstalowania aparatów o głębokości 68 i 75mm,


• modele 12 modułowe i większe wyposażone w osłabienia w ściankach dla przepustów kablowych i rurek instalacyjnych,


• możliwość plombowania drzwiczek,

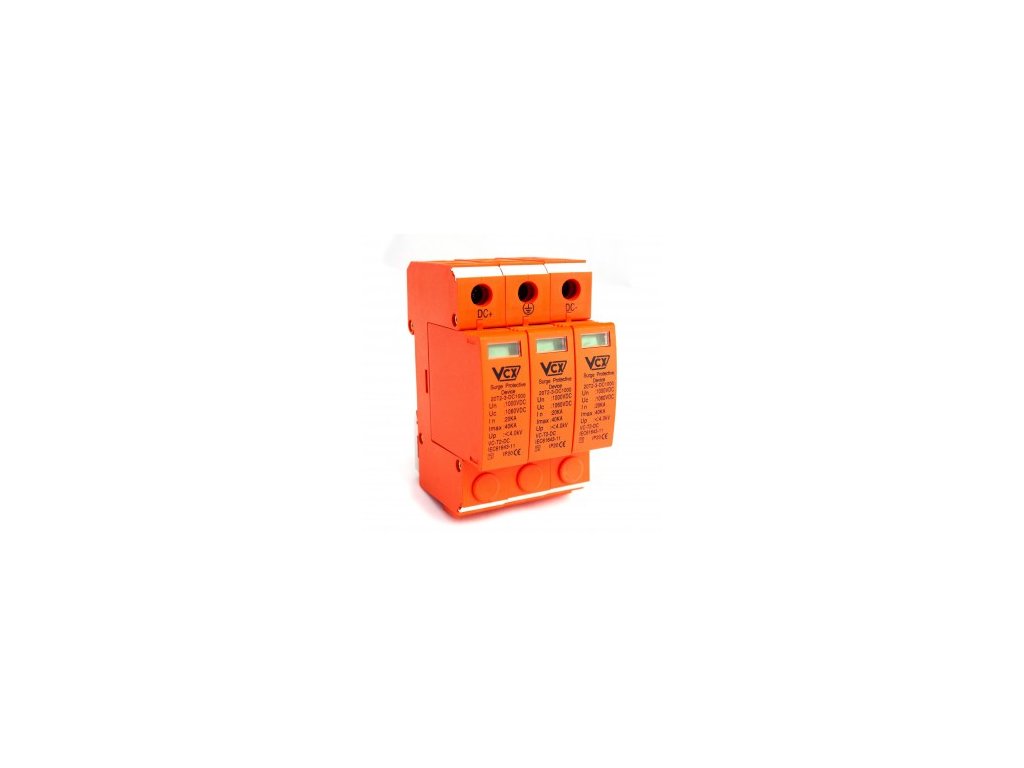

Ogranicznik przepięć DC 3P 600 V

Opis techniczny:

• Klasa ochrony: T2


• Wykonanie: warystorowe


• Wymagane zabezpieczenie: 32A


• Przyłącza max: 35mm2


• Znamionowe napięcie pracy Un: 600V DC


• Maksymalne napięcie pracy: Uc 690V DC


• Prąd próbny: In(8/20) 20 kA


• Prąd max: Imax(8/20) 40 kA


• Napięciowy poziom ochrony: Up <3,2kV


• Temperatura składowania: -30/+70°C


• Temperatura otoczenia pracy: -30/+50°C


• Klasa szczelności: IP 20

Podstawa bezpiecznikowa DC 2P

SPECYFIKACJA:

• podstawa bezpiecznikowa 10x38: max 32A 1000V DC


• Prąd znamionowy (In): MAX 320A


• Liczba biegunów: 2P


• Pojemność zacisku: 0,5-10mm2


• Sposób montażu: szyna TH-35


• Napięcie znamionowe(Un): 1000V DC


• Liczba modułów - 2

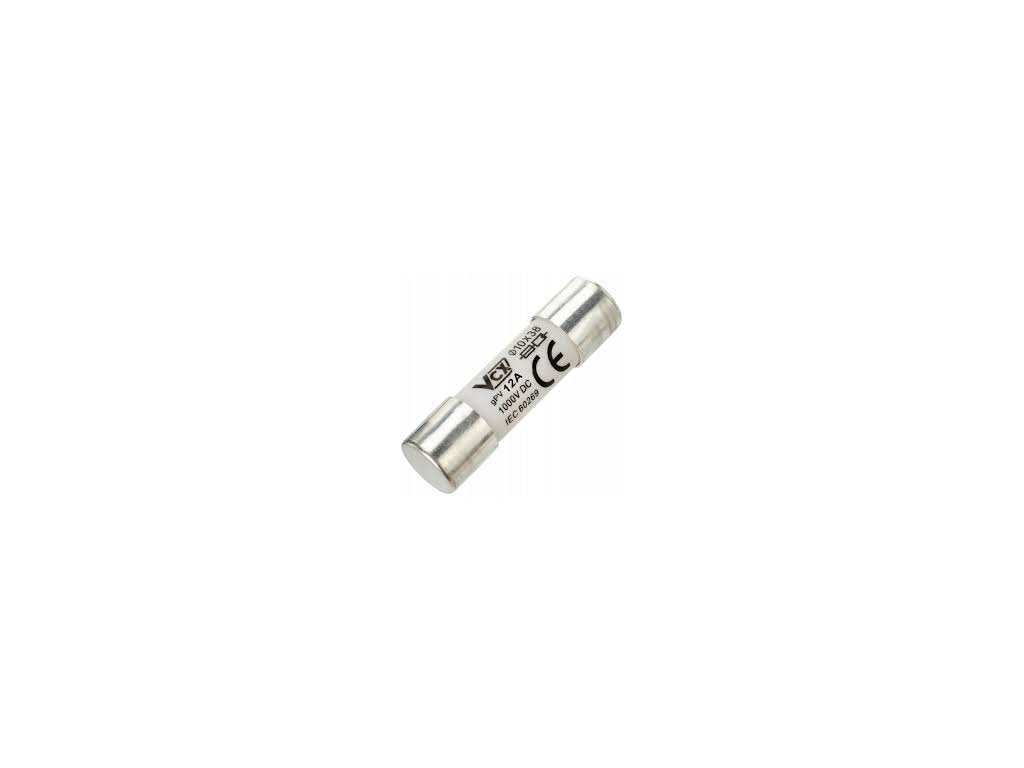

Wkładka bezpiecznikowa 10x38 12A 1000v

Wkładka cylindryczna topikowa 10x38 12A 1000V DC

• służy do zabezpieczania instalacji fotowoltaicznych oraz niskonapięciowych instalacji na prąd stały.


• prąd znamionowy: 12A


• napięcie znamionowe: 1000V DC


• charakterystyka: zwłoczna


• temperatura pracy: -40 ~+ 90 C


• zgodna z normą IEC60269

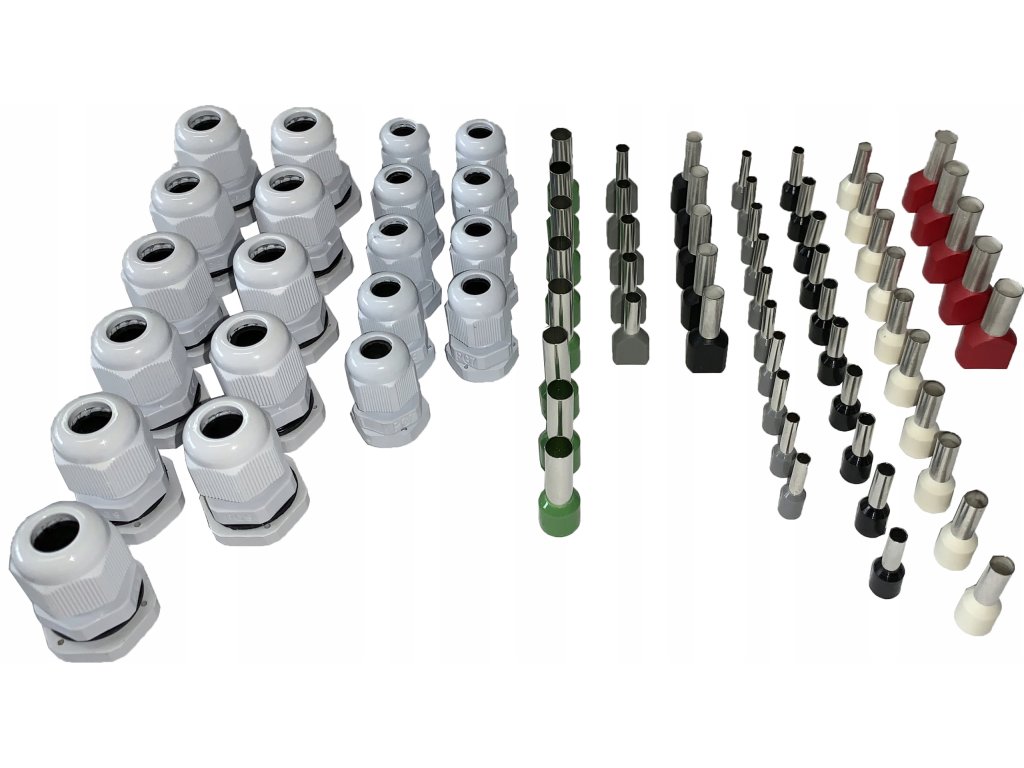

Do zestawu dodajemy:

• Dławiki PG07 - 9szt


• Dławiki PG09 - 11szt


• Tulejka izolowana HI 16/18 - 8szt


• Tulejka izolowana HI 2x4/12 - 5szt


• Tulejka izolowana HI 2x6/14 - 5szt


• Tulejka izolowana HI 4/12 - 10szt


• Tulejka izolowana HI 6/12 - 10szt


• Tulejka izolowana HI 10/12 - 10szt


• Tulejka izolowana HI 2x10/14 - 5szt

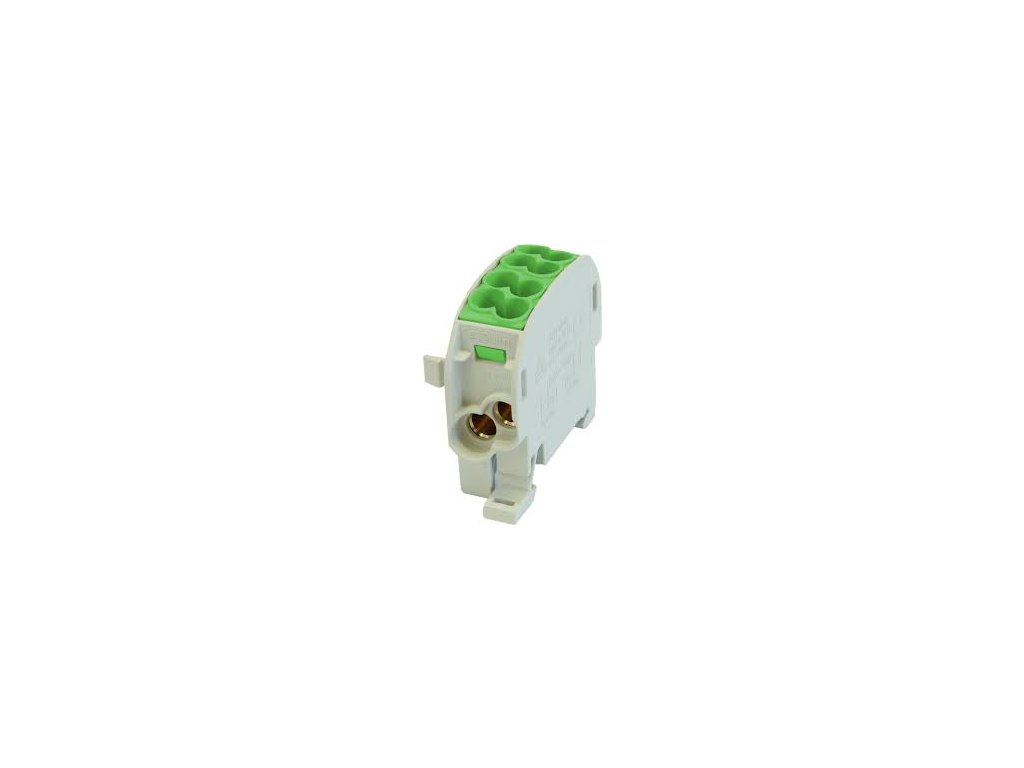

Dodatkowo w zestawie dodajemy blok rozdzielczy firmy Simet (wej. 2x25mm, wyj. 2x16mm) zielony, który zapewnia solidne, podwójne zamocowanie kabli o dużym przekroju.

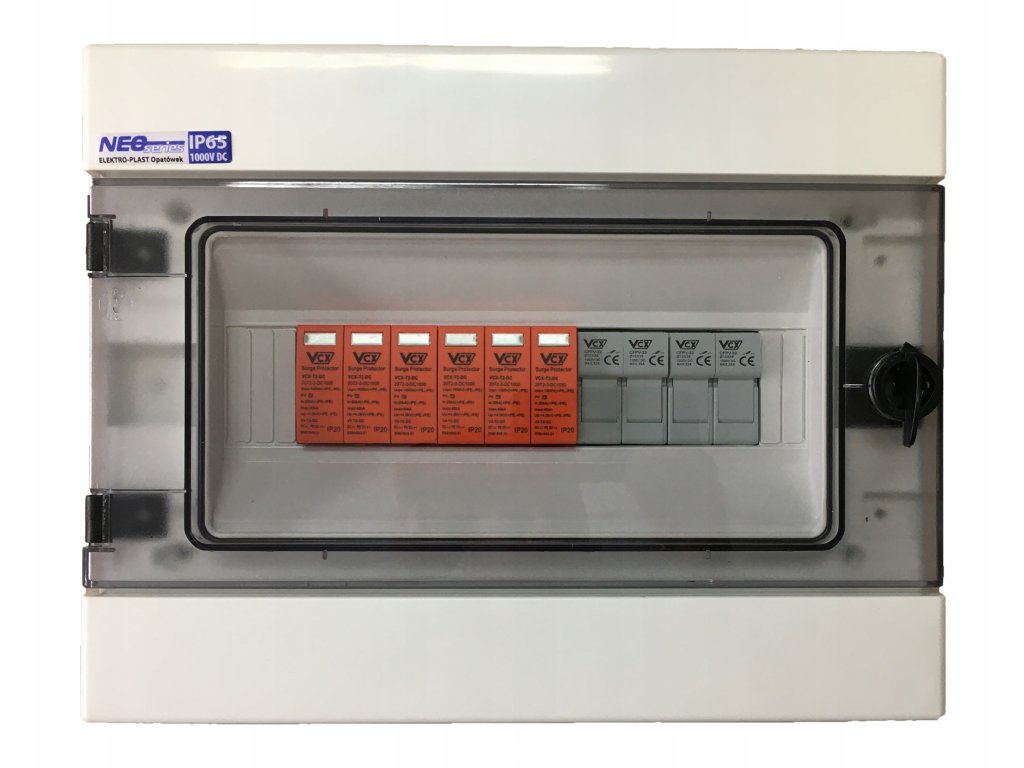

Zdjęcie przykładowo zasznurowanej rozdzielni
