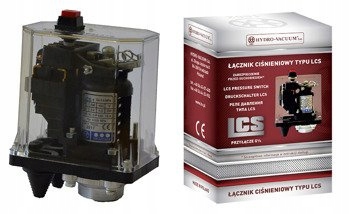

Aplikácia

Konektory LCS sú určené na ochranu zariadení, najmä čerpadiel, pred prevádzkou pri príliš nízkom tlaku v inštalácii. Typickými aplikáciami týchto konektorov sú hydrofórne systémy napájané z otvorených nádrží, studní alebo vodovodných sietí, kde je potrebná ochrana proti poklesu tlaku v potrubí. Rovnako ako spínač LCA je to stýkač ovládaný, v tomto prípade poklesom tlaku.

Vlastnosti a výhody

• okrem 230V motorov s výkonom do 2,2kW môžu spínače LCS pracovať s trojfázovými 400V motormi s výkonom do 4kW
• vysoká odolnosť (konštrukcia založená na osvedčenom tlakovom spínači LCA, ktorý je na trhu už mnoho rokov)
• široký rozsah zapínania a vypínania.

Pracovné podmienky

• konektory sú určené na inštaláciu v uzavretých priestoroch bez prachu, plynov a výbušných alebo chemicky aktívnych pár
• povolená nadmorská výška inštalácie nemôže byť vyššia ako 2000 m nad morom
• prípustná teplota okolia je od -5oC do 40oC
• najnižšia relatívna vlhkosť môže byť do 50% pri 40oC a do 90% pri 20oC
• stupeň ochrany IP 43 (za predpokladu, že je konektor inštalovaný krytom nahor)

Princíp činnosti, konštrukcia

Oproti spínačom LCA- LCS majú opačný účinok, t.j. vypínajú čerpadlo, keď tlak klesne pod nastavenú hodnotu. Spínače LCS umožňujú nastavenie aktivačného tlaku (podľa nižšie uvedeného diagramu) bez zmeny tlakového rozdielu (delta, hysterézia), ktorý je konštantný a je približne 1 bar. Vyrábajú sa ako trojokruhové alebo jednookruhové, dvojprerušovacie, striedavé, nízkonapäťové, mechanizované manévrovacie spínače. Tlakový spínač LCS je normálne otvorený typ stýkača (zatvorený po zvýšení tlaku). Základňa, telo, pohyblivá a pevná čeľusť sú vyrobené z plastu vystuženého sklenenými vláknami. Medené kontakty majú krytky z oxidu kadmia striebra. Puzdro spínača je vyrobené z polykarbonátu. Keď sa zistí nízky tlak v inštalácii, LCS zastaví systém. K ďalšej aktivácii systému čerpadla dôjde po fyzickom stlačení a podržaní tlačidla RESET, kým sa nevráti požadovaný pracovný tlak.

Inštalácia

Tlaková spojka sa pripája k potrubiu naskrutkovaním na spojku so závitom G1/2", ktorej minimálna dĺžka musí byť 15 mm. Spojenie treba utesniť gumovou podložkou alebo konopnými štetinami. Pred zaskrutkovaním spojky treba spojku dôkladne zbaviť otrepov. Ostré hrany spojky nie sú povolené, pretože môžu poškodiť gumenú podložku.

POZOR! Je neprijateľné utiahnuť konektor za kryt. Konektor by mal byť naskrutkovaný 30 mm kľúčom. Všetky práce sa musia vykonať po vypnutí napájania.

Základné parametre

• Napájacie napätie [V]: 230, 400
• Najdôležitejšie vlastnosti: pracuje s 1- a 3-fázovými motormi

Spojenia

• Typ vstupného pripojenia (nástavec potrubia): Závit [palec]
• Veľkosť prívodného pripojenia: 1/2
• Typ vstupného závitu: W - vnútorný

Výhody / Kontraindikácie

• tlak max. [BAR]: 10
• Teplota kvapaliny max. [°C]: +40

Ochrana proti chodu nasucho

• Zabezpečenie pred chodom nasucho - preťaženie / prietok / tlak: Áno, tlak
• Nastavenie vypínacieho tlaku čerpadla (chránené proti chodu nasucho): Áno, 0,1-2,9 BAR
• Manuálny REŠTART: Áno

Elektrické parametre

• Menovitý trvalý prúd [A]: 16, 10
• Stupeň krytia: IP43

Rozmery a hmotnosť

• Šírka [mm]: 62
• Výška [mm]: 135
• Dĺžka [mm]: 96
• Hmotnosť [kg]: 0,5
